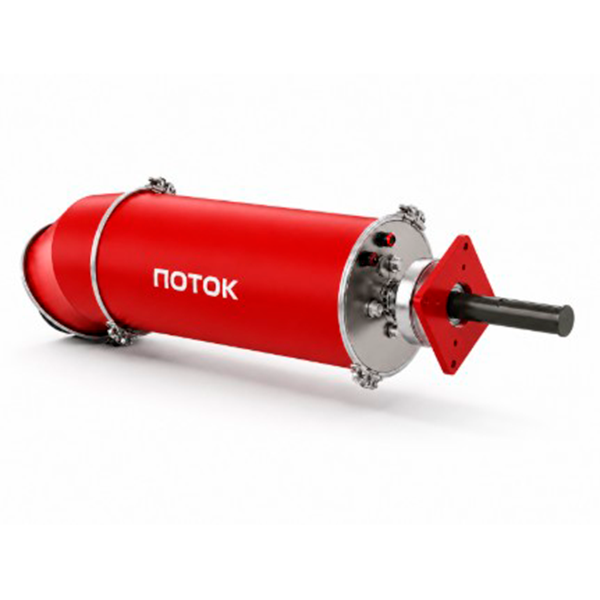

Поточный пробоотборник зерна Laboratoroff «Поток»

Пробоотборник Laboratoroff «Поток» предназначен для автоматического отбора точечных проб зерна и других сыпучих материалов из технологического потока в самотечных трубопроводах, пересыпных узлах и транспортных линиях.

• Отбор пробы осуществляется выдвижным зондом с пневматическим приводом. В процессе работы зонд вводится в поток продукта на заданное время, после чего возвращается в исходное положение. В положении ожидания зонд не препятствует движению материала по самотёку.
• Отобранная проба направляется в систему отвода: самотёком в приёмную ёмкость либо, в аспирационном исполнении, по линии транспортировки в лабораторию.
• Пробоотборник предусматривает настройку частоты отбора проб и продолжительности нахождения зонда в потоке.
• Окончательные параметры работы устанавливаются при пусконаладке с учётом культуры, производительности линии и требуемой массы пробы.

1. Конструктивные элементы
• Корпус пробоотборника – 1 шт
• Фланец крепления к самотеку d200 мм – 1 шт
2. Пробоотборный узел
• Пробоотборный зонд (ход 200мм) – 1 шт
3. Приводы
• Пневматический цилиндр – 1 шт
4. Система управления
• Шкаф управления — 1 шт.
5. Автоматизация
• Настройка времени отбора пробы — продолжительности нахождения зонда в потоке зерна;
• Настройка частоты отбора проб — интервала между последовательными циклами отбора.
• Работа в ручном и автоматическом режимах
6. Комплектация:
• Гибкий шланг отвода пробы – 1 м.
• Комплект крепёжных элементов.
• Паспорт и инструкция по эксплуатации
• Провод для подключения шкафа управления – 10 м.
• Контейнер для сбора пробы 10 л – 2 шт.
• Панель управления сенсорная
• Система подготовки воздуха (фильтр-влагоотделитель, смазка, регулятор давления, манометр)

Требования к установке пробоотборника

• Ввод зонда в поток зерна должен осуществляться под углом 32–45° относительно направления движения продукта;
• Тип самотека – круглый 200мм (опционально 300мм)
• Культура – пшеница, ячмень
• Рабочая часть зонда должна располагаться в зоне стабильного и равномерного движения зернового потока;
• Конструкция установки должна исключать контакт зонда с противоположной стенкой самотёка;
• Приёмная ёмкость для сбора пробы должна быть размещена ниже уровня установки пробоотборника для обеспечения гравитационного отвода продукта;
• В зоне установки должен быть предусмотрен свободный доступ к пробоотборнику для проведения осмотра, очистки, регулировки и технического обслуживания.
• Требования к линии сжатого воздуха (предоставляет заказчик):
  давление – не менее 6-8 бар пневмошланги и фитинги для подключения;
  возможность безопасного отключения воздуха при монтаже/обслуживании.
• Требуется подвод электричества
