Автоматический пробоотборник LABORATOROFF «ПОЛОЗ ТАНК» рельсовый (для открытого грузового трансопрта и автоцистерн)

Главная задача LABORATOROFF «ПОЛОЗ ТАНК» — повысить скорость приёмки зерна и других сыпучих продуктов, снизить влияние человеческого фактора и обеспечить стабильный, воспроизводимый отбор проб из открытого грузового транспорта и автоцистерн (силосовозов).

Ключевая особенность конструкции — вертикальный вход щупа в насыпь продукта, благодаря чему исключается изменение угла при погружении, снижается риск излома или деформации щупа, упрощается наведение на люк/точку отбора и сокращается время позиционирования. Это повышает скорость работы и общую пропускную способность участка приёмки.

Культуры, с которыми работает пробоотборник

• Зерновые культуры: пшеница, ячмень, кукуруза, рожь, овёс, рис, просо, сорго, тритикале
• Зернобобовые культуры: горох, соя, нут, чечевица, фасоль, люпин
• Масличные культуры: подсолнечник, рапс, лён, горчица

Ключевые преимущества LABORATOROFF «ПОЛОЗ ТАНК»

• Вертикальный вход щупа в насыпь продукта. Щуп сохраняет своё положение при погружении, что снижает риск его деформации или излома, упрощает наведение на люки и точки отбора, а также повышает скорость работы оператора.
• Контроль касания дна кузова или цистерны. Система обеспечивает прохождение щупа по всей толщине продукта до нижних слоёв и автоматически завершает цикл отбора, повышая репрезентативность пробы и снижая риск повреждения оборудования.
• Работа в зимних условиях. Оборудование адаптировано к эксплуатации при низких температурах и оснащено зимней системой защиты с автоматическим включением при похолодании.
• Интеллектуальный мониторинг состояния с дисплеем. Система контролирует основные узлы оборудования в режиме реального времени, выводит предупреждения и облегчает диагностику, сокращая время простоя.
• Высокая производительность участка приёмки. Рельсовое исполнение позволяет быстро перемещать пробоотборный узел вдоль линии транспортных средств и эффективно обслуживать несколько точек отбора на одном участке.
• Дистанционное управление. В стандартную комплектацию входит беспроводной пульт управления, обеспечивающий удобную работу оператора и дополнительную безопасность при выполнении отбора проб.
• Автоматическая подача пробы в лабораторию. После завершения отбора проба пневмотранспортом передаётся в приёмный бункер для дальнейшего лабораторного анализа, сокращая время обработки и исключая лишние ручные операции.

Технические характеристики

• Пропускная способность (не менее), Циклов/час: 120
• Объем отбираемой пробы (при высоте насыпи зерна ≤ 1000 мм), л: ~1л
• Наибольшая высота насыпи зерна при отборе пробы (не более), мм: 3000
• Длина стрелы, мм: 2930
• Высота обслуживаемого автотранспорта(до), мм: до 3600мм
• Габаритные размеры в исходном положении:
• Длина, мм: 12000
• Ширина, мм: 700
• Высота, мм: 10000
• Масса (не более), кг: 1990
• Напряжение питающей цепи, В: 380
• Напряжение управляющей цепи, В: 24

Технические характеристики, комплектация и внешний вид оборудования могут отличаться от представленных на сайте. Актуальную информацию уточняйте у специалистов LABORATOROFF.

Принцип работы «ПОЛОЗ ТАНК»

1. Автотранспорт или автоцистерна (силосовоз) устанавливается в зоне отбора проб.
2. Оператор перемещает пробоотборный узел по рельсовой направляющей и позиционирует щуп над выбранной точкой отбора.
3. После запуска автоматического цикла щуп опускается вертикально в продукт и выполняет отбор пробы по всей глубине насыпи.
4. По завершении отбора щуп автоматически возвращается в исходное положение.
5. Отобранная проба пневмотранспортом подаётся в приёмный бункер для последующего лабораторного анализа.
6. После завершения цикла оборудование готово к выполнению следующего отбора.

Комплектация

Поставка выполнена как готовый комплект для монтажа и ввода в эксплуатацию:

1. Рельса с кареткой подвижной, стойка, основание поворотной стрелы, износостойкое лакокрасочное покрытие (двухкомпонентная грунт-эмаль)
2. Пробоотборный узел: каротажный двухпоточный щуп из нержавеющей стали
3. Фирменные системы Полоз: зимняя система защиты и стабильной работы при низких температурах, автоматический запуск системы защиты при похолодании,
   интеллектуальный мониторинг состояния с дисплеем (панель управления)
4. Система транспортировки пробы: воздуходувка 3,2 кВт (базово — расстояние до приёмного бункера до 15 м), приёмный бункер пробы, антистатический зернопровод 60м
5. Система управления и приводы: шкаф управления и диспетчеризации, мотор-редукторы
6. Сигнализация и безопасность: световая и звуковая индикация
7. Интеграция: подключение Modbus TCP / Ethernet (для диспетчеризации/SCADA и передачи статусов)
8. Документация и соответствие зарегистрированный товарный знак ®, соответствие требованиям ТР ТС 010/2011 и ТР ТС 020/2011

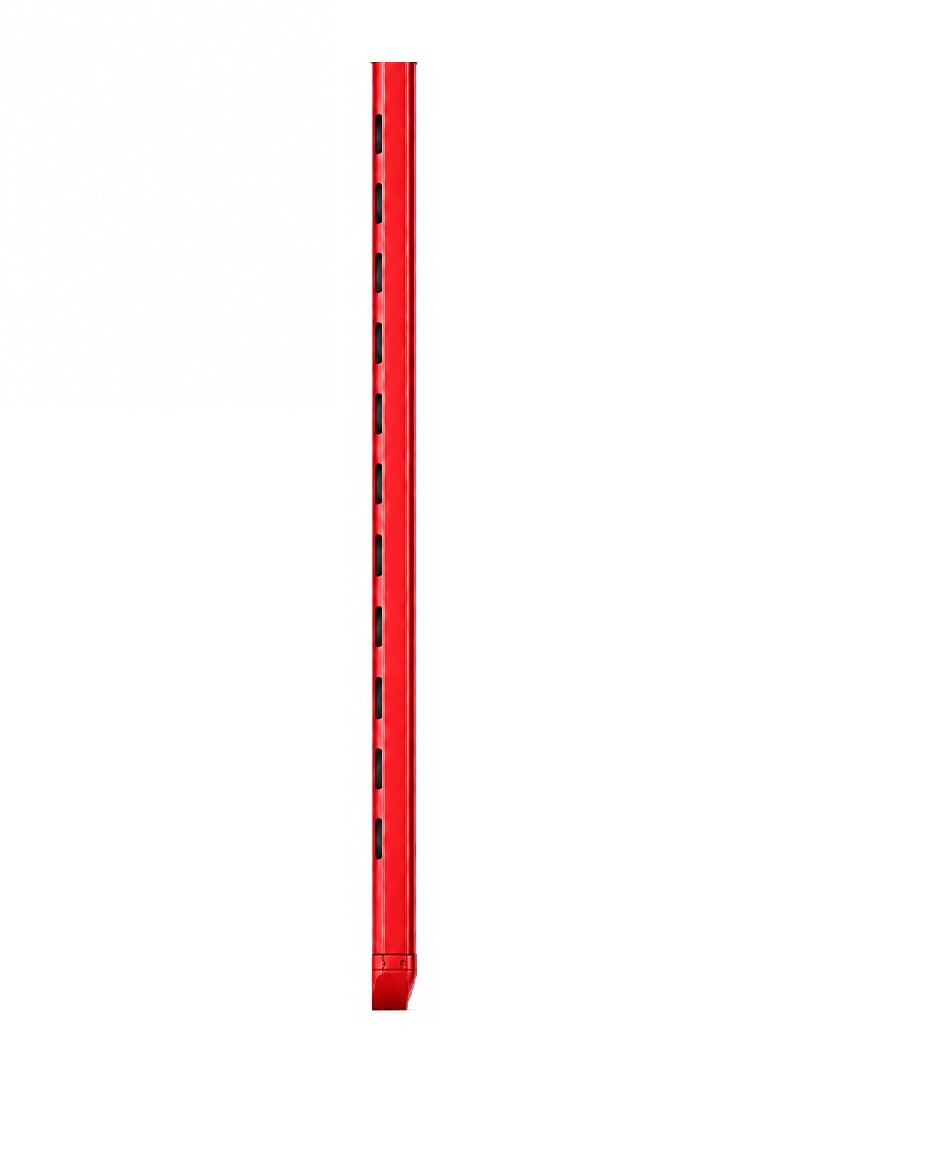

Каротажный щуп

Каротажный двухпоточный щуп LABORATOROFF — собственная разработка компании, предназначенная для автоматического отбора проб зерна и других сыпучих продуктов. В отличие от классических однопоточных щупов («пылесосов»), каротажная конструкция обеспечивает более качественный и стабильный отбор пробы, снижая попадание излишней пыли, лёгких примесей и постороннего сора в приёмный бункер.

Конструкция щупа выполнена по технологии «труба в трубе». Во время работы по кольцевому пространству между внешней и внутренней трубами подаётся дополнительный поток воздуха, который выходит через отверстие в нижней части щупа и формирует воздушную защиту в зоне отбора. Благодаря этому в приёмный бункер поступает преимущественно тот продукт, который был отобран щупом по всей глубине насыпи, что повышает чистоту, повторяемость и репрезентативность пробы.

Каротажный щуп эффективно работает с широким спектром зерновых, зернобобовых и масличных культур, включая продукты с повышенной влажностью и склонностью к налипанию.

Преимущества каротажного щупа LABORATOROFF:

• технология «труба в трубе» с двухпоточной системой подачи воздуха;
• снижение попадания излишней пыли и лёгких примесей в пробу;
• более представительный отбор по всей глубине насыпи;
• стабильная работа с сухими и влажными продуктами;
• изготовление из толстостенной пищевой нержавеющей стали;
• стандартная длина щупа — 2600 мм;
• возможность изготовления щупов длиной до 3000 мм;
• высокая износостойкость и длительный срок службы даже при интенсивной эксплуатации.

Дополнительные опции (по запросу)

• «Автоточки». Система «Автоточки» — фирменная технология LABORATOROFF, позволяющая автоматизировать процесс отбора проб практически без участия оператора. Повышает скорость приёмки транспорта, обеспечивает стабильное соблюдение заданного алгоритма отбора, снижает влияние человеческого фактора, минимизирует риск ошибок и повышает прозрачность контроля качества продукции.
• Система «Автовысота» — фирменная технология LABORATOROFF, позволяющая автоматически выполнять отбор проб по заранее заданной высоте кузова или уровню продукта. Повышает скорость приёмки, обеспечивает стабильную повторяемость процесса отбора, снижает влияние человеческого фактора и исключает необходимость ручной настройки оборудования при работе с однотипным транспортом.
• Подогрев рельсы — автоматическая система поддержания работоспособности рельсовой направляющей при отрицательных температурах. Самостоятельно включается при достижении заданной температуры окружающей среды, предотвращая образование наледи и обеспечивая стабильную работу пробоотборника
• Возврат излишков проб в кузов автомобиля или бункер. Автоматическая система возврата неиспользованной части пробы обратно в бункер или кузов автомобиля, позволяющая минимизировать потери продукта и поддерживать чистоту рабочей зоны.
• Автоконтроль. Комплексная система безопасности и контроля, объединяющая видеорегистрацию, управление движением транспорта, голосовое оповещение и дополнительные функции для повышения безопасности и удобства эксплуатации пробоотборника.
• Мультикультура. Фирменная технология LABORATOROFF, автоматически адаптирующая работу пробоотборника к различным видам продукции, обеспечивая стабильную работу оборудования при смене культур.
• Влажный продукт. Фирменная система LABORATOROFF, предназначенная для повышения стабильности работы пробоотборника при отборе проб продуктов повышенной влажности и материалов, склонных к налипанию.
• Влагопоток. Фирменная система LABORATOROFF, обеспечивающая оперативное измерение влажности пробы непосредственно в процессе отбора, без выполнения дополнительных операций. Данные видно онлайн
• Голосовой центр. Система громкоговорящей связи для оперативного взаимодействия оператора с водителем без необходимости покидать рабочее место.
• Подогрев рельсы. Автоматическая система поддержания работоспособности рельсовой направляющей при отрицательных температурах. Самостоятельно включается при достижении заданной температуры окружающей среды, предотвращая образование наледи и обеспечивая стабильную работу пробоотборника.
• Каротажный (двухпоточный) щуп из нержавеющей стали. Конструкция «труба в трубе» создаёт дополнительный воздушный поток в зоне отбора, что способствует снижению попадания излишних примесей в пробу и повышает стабильность работы при отборе более влажных продуктов.
• Светофор. Система световой индикации, обеспечивающая безопасное регулирование движения транспорта и информирование водителя о разрешении или запрете выполнения операций.
• Стационарный пульт управления. Единый центр управления пробоотборным комплексом, объединяющий все функции и системы оборудования. Эргономичное расположение органов управления обеспечивает максимальный комфорт, высокую производительность и безопасность работы оператора
• Система «Влажный продукт». Фирменная функция LABORATOROFF, предназначенная для стабильной работы пробоотборника при отборе проб зерна и других сыпучих продуктов повышенной влажности.
• Автоматический делитель проб ДЗА. Автоматическое деление отобранной пробы на равные части для проведения лабораторных испытаний в соответствии с требованиями методик контроля качества.
  Расширенная гарантия. Возможность увеличения гарантийного срока эксплуатации оборудования на индивидуальных условиях.
• Шефмонтаж и пусконаладочные работы. Выезд специалиста LABORATOROFF для контроля монтажа, запуска оборудования и обучения персонала Заказчика.
• Доставка. Организация доставки оборудования до объекта Заказчика с использованием оптимального способа перевозки.
• Монтаж и пусконаладочные работы. Полный комплекс монтажных, пусконаладочных и проверочных работ силами специалистов LABORATOROFF.
• Сервисное обслуживание. Комплексное техническое сопровождение оборудования, включающее диагностику, профилактическое обслуживание и оперативную техническую поддержку.
• Комплект ЗИП. Комплект запасных частей, расходных материалов и быстроизнашиваемых элементов, позволяющий минимизировать время простоя оборудования.
• Лазерный целеуказатель. Система визуального позиционирования, обеспечивающая быстрое и точное наведение пробоотборного щупа на выбранную точку отбора. Повышает удобство работы оператора, сокращает время позиционирования и снижает вероятность ошибок.

Чем LABORATOROFF «ПОЛОЗ ТАНК» с вертикальным опусканием щупа отличается от классического пробоотборника с изменяемым углом наклона стрелы?

• Вертикальное погружение щупа по всей рабочей зоне независимо от положения стрелы.
• Высокая точность позиционирования при отборе проб из автомобилей различных типов.
• Упрощённое наведение на точку отбора, включая узкие люки и сложные зоны доступа.
• Стабильная траектория погружения без изменения угла входа щупа в насыпь продукта.
• Повышенная производительность за счёт сокращения времени позиционирования и выполнения цикла отбора.
• Упрощённая кинематика конструкции, снижающая количество подвижных узлов и повышающая надёжность оборудования.
• Снижение эксплуатационных нагрузок на механизмы пробоотборника, способствующее увеличению срока службы оборудования.
• Повышенная повторяемость процесса отбора, обеспечивающая одинаковые условия работы на каждой точке.

Ответы на часто задаваемые вопросы

1. Какие культуры можно отбирать?
   Зерновые, зернобобовые, масличные культуры и другие сыпучие продукты: пшеницу, ячмень, кукурузу, рожь, овёс, рапс, подсолнечник, сою, горох, шрот, жмых и другие материалы (в зависимости от гранулометрического состава). Подбор комплектации выполняется с учётом характеристик продукта и условий эксплуатации.
2. Можно ли отбирать пробу по всей глубине насыпи?
   Да. Пробоотборник обеспечивает вертикальное погружение каротажного щупа по всей глубине продукта. Система контроля касания автоматически определяет достижение дна и завершает цикл отбора, обеспечивая представительную пробу по всей высоте насыпи.
3. Подходит ли для влажного продукта?
   Да. Каротажный двухпоточный щуп обеспечивает стабильную работу с продуктами повышенной влажности. При необходимости оборудование может быть оснащено фирменной системой «Влажный продукт», повышающей эффективность работы со сложными, влажными и склонными к налипанию материалами.
4. На какое расстояние можно передавать пробу в лабораторию?
   В базовом исполнении пневмотранспорт рассчитан на передачу пробы на расстояние до 15 метров. При необходимости возможно увеличение длины транспортировки с подбором оборудования под конкретный объект.
5. Как управляется пробоотборник?
   В стандартной комплектации управление осуществляется с помощью беспроводного пульта. Дополнительно может быть установлен стационарный промышленный пульт управления LABORATOROFF, объединяющий управление всеми системами пробоотборника в едином рабочем месте оператора.
6. Можно ли интегрировать пробоотборник в АСУ ТП или SCADA?
   Да. Предусмотрена возможность интеграции с системами диспетчеризации и автоматизации предприятия по протоколам Modbus TCP / Ethernet с передачей состояний оборудования, сигналов, аварий и диагностической информации.
7. Можно ли автоматизировать процесс отбора проб?
   Да. Пробоотборник может быть оснащён фирменными функциями «Автоточки», «Автовысота», «Мультикультура», «Влагопоток» и другими системами автоматизации, позволяющими значительно сократить участие оператора и повысить производительность приёмки.
8. Что делать с излишками после отбора проб?
   По запросу оборудование комплектуется системой автоматического возврата излишков пробы обратно в кузов автомобиля или в технологический бункер, что позволяет исключить потери продукта и поддерживать чистоту рабочей зоны.
9. Какие требования по электропитанию?
   Питание оборудования — 380 В, трёхфазная сеть (3P+N+PE), 50 Гц.
10. Возможен ли выезд специалиста на объект?
    Да. Специалисты LABORATOROFF выполняют выездное обследование объекта, оценивают условия установки, подготавливают рекомендации по размещению оборудования и помогают подобрать оптимальную комплектацию пробоотборника
11. Нужны ли опции видеонаблюдения и лазерного целеуказателя?
    Не обязательны, но полезны: видеорегистрация упрощает отбор для оператора, повышает безопасность, прозрачность и помогает разбирать спорные случаи, а лазерный указатель ускоряет и упрощает наведение щупа на точку отбора, особенно при плохой видимости.
