Автоматический пробоотборник зерна Laboratoroff ПОЛОЗ (рельсовый)

Главная задача LABORATOROFF «ПОЛОЗ» — предоставить предприятиям с высокой интенсивностью приёмки современный автоматический пробоотборник, сочетающий высокую производительность, надёжность и доступную стоимость.
Рельсовая конструкция пробоотборника позволяет обслуживать автопоезда общей длиной до 20 метров без перестановки автомобиля, сокращая время приёмки транспорта, повышая производительность участка и минимизируя влияние человеческого фактора на процесс отбора проб.

Культуры, с которыми работают пробоотборники

• Зерновые культуры: Пшеница, Ячмень, Кукуруза, Рожь, Овёс, Рис, Просо, Сорго, Тритикале
• Зернобобовые культуры: горох, Соя, Нут, Чечевица, Фасоль, Люпин
• Масличные культуры: Подсолнечник, Рапс, Лён, Горчица

При дополнительном оснащении:

• Продукты переработки: Шрот, Жмых, Комбикорм, Гранулированные корма
• Другие сыпучие продукты: Семена трав, Семена технических культур, Гранулы, Другие сыпучие материалы, соответствующие техническим характеристикам оборудования.

Ключевые преимущества LABORATOROFF «ПОЛОЗ»

• Рельсовая конструкция — обеспечивает быстрое перемещение пробоотборного узла вдоль зоны отбора и позволяет обслуживать автопоезд (тягач с прицепом) общей длиной до 20 метров без перестановки автомобиля. Это сокращает время приёмки, повышает производительность участка и исключает лишние манёвры транспорта.
• Каротажный двухпоточный щуп LABORATOROFF — фирменная технология «труба в трубе» обеспечивает представительный отбор проб по всей глубине насыпи, снижает попадание избыточной пыли и лёгких примесей, а также повышает стабильность работы с продуктами повышенной влажности.
• Контроль касания дна кузова — система автоматически определяет достижение нижних слоёв продукта, обеспечивая отбор пробы по всей глубине насыпи и способствуя защите механизмов пробоотборника от перегрузок.
• Работа в зимних условиях — возможность оснащения системой автоматического подогрева рельсовой направляющей с настраиваемой температурой включения, предотвращающей образование наледи и обеспечивающей стабильную эксплуатацию оборудования при отрицательных температурах.
• Интеллектуальный мониторинг состояния — непрерывный контроль основных узлов оборудования с отображением текущего состояния, предупреждений и аварийных сообщений на промышленном дисплее, что упрощает диагностику и сокращает время простоя.
• Дистанционное управление — беспроводной промышленный пульт обеспечивает удобное управление оборудованием, повышает безопасность оператора и улучшает обзор рабочей зоны во время отбора проб.
• Автоматическая подача пробы в лабораторию — после завершения отбора проба автоматически транспортируется пневмосистемой в приёмный бункер или лабораторию, исключая ручные операции и сокращая время получения результатов анализа.
• Модульная конструкция — широкий выбор дополнительных опций и фирменных систем LABORATOROFF позволяет адаптировать пробоотборник под особенности технологического процесса, требования предприятия и условия эксплуатации.
• Собственное производство LABORATOROFF — разработка, производство, сервисное обслуживание и постоянное наличие основных запасных частей обеспечивают надёжную эксплуатацию оборудования на протяжении всего срока службы.

Технические характеристики

• Пропускная способность (не менее), Циклов/час: 120
• Объем отбираемой пробы (при высоте насыпи зерна ≤ 1000 мм), л: ~1л
• Наибольшая высота насыпи зерна при отборе пробы (не более), мм: 2600
• Длина стрелы, мм: 4400
• Высота обслуживаемого железнодорожного транспорта (до), мм: до 6000мм
• Габаритные размеры в исходном положении:
  — Длина, мм: 12000
  — Ширина, мм: 700
  — Высота, мм: 8500
• Масса (не более), кг: 1950
• Напряжение питающей цепи, В: 380
• Напряжение управляющей цепи, В: 24

Технические характеристики, комплектация и внешний вид оборудования могут отличаться от представленных на сайте. Актуальную информацию уточняйте у специалистов LABORATOROFF.

Принцип работы

1. Автомобиль, автоцистерна или железнодорожный вагон устанавливается в зоне отбора проб.
2. Оператор перемещает пробоотборный узел по рельсовой направляющей и позиционирует щуп над выбранной точкой отбора.
3. После запуска автоматического цикла щуп вертикально погружается в продукт и выполняет отбор пробы по всей глубине насыпи.
4. По завершении отбора щуп автоматически поднимается в исходное положение.
5. Отобранная проба автоматически транспортируется пневмосистемой в приёмный бункер или лабораторию для последующего анализа.
6. При необходимости цикл повторяется для следующих точек отбора, после чего пробоотборник возвращается в парковочное положение и готов к работе со следующим транспортным средством.

Комплектация

Поставка выполнена как готовый комплект для монтажа и ввода в эксплуатацию:

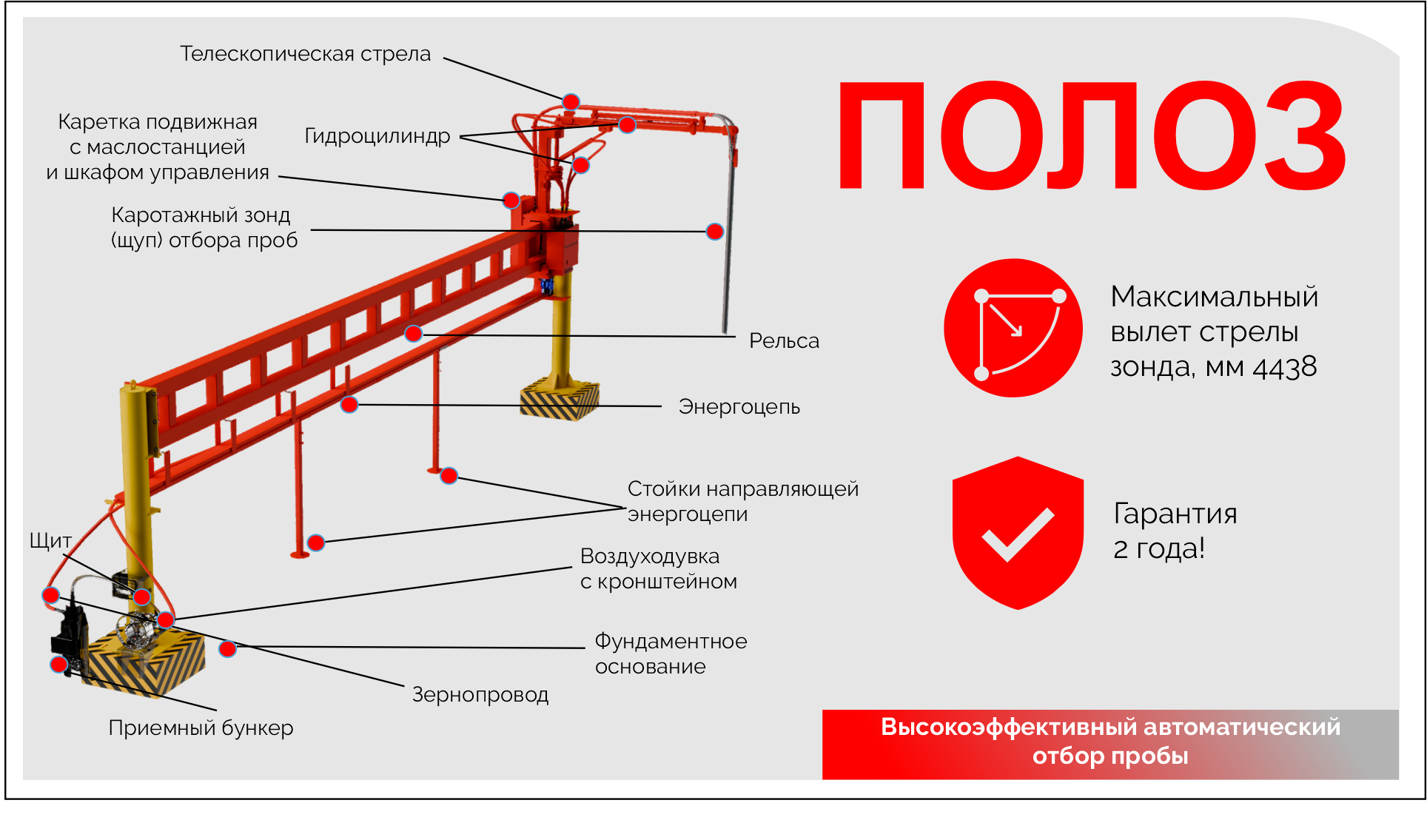

1. Рельса с кареткой подвижной, стойка, основание поворотной стрелы, износостойкое лакокрасочное покрытие (двухкомпонентная грунт-эмаль)
2. Пробоотборный узел
   — каротажный двухпоточный щуп из нержавеющей стали
3.  Фирменные системы Полоз
   — зимняя система защиты и стабильной работы при низких температурах
   — автоматический запуск системы защиты при похолодании
   — интеллектуальный мониторинг состояния с дисплеем (панель управления)
4.  Система транспортировки пробы
   — воздуходувка 3,2 кВт (базово — расстояние до приёмного бункера до 15 м)
   — приёмный бункер пробы
   — антистатический зернопровод 60м
5.  Система управления и приводы
   — шкаф управления и диспетчеризации
   — мотор-редукторы
6.  Сигнализация и безопасность
   — световая и звуковая индикация
7.  Интеграция
   — подключение Modbus TCP / Ethernet (для диспетчеризации/SCADA и передачи статусов)
8.  Документация и соответствие зарегистрированный товарный знак ®
   соответствие требованиям ТР ТС 010/2011 и ТР ТС 020/2011

Варианты устанавливаемых щупов

Каротажный (двухпоточный) щуп

• «Каротажный двухпоточный щуп LABORATOROFF — фирменная разработка компании, предназначенная для автоматического отбора проб зерна, зернобобовых, масличных культур и других сыпучих продуктов. В отличие от классических однопоточных всасывающих щупов, конструкция обеспечивает более стабильный и репрезентативный отбор пробы по всей глубине насыпи, одновременно снижая вероятность попадания избыточной пыли, лёгких примесей и постороннего сора в приёмный бункер.
• Конструкция щупа выполнена по технологии «труба в трубе». Во время отбора по кольцевому пространству между внутренней и внешней трубами подаётся дополнительный воздушный поток, формирующий защитную воздушную зону в области входа щупа в продукт. Такое техническое решение способствует снижению подсоса лёгких фракций и позволяет транспортировать в лабораторию преимущественно продукт, фактически отобранный по всей глубине насыпи.
• Каротажный щуп эффективно применяется при работе с широким спектром зерновых, зернобобовых и масличных культур, а также показывает стабильную работу с продуктами повышенной влажности и материалами, склонными к налипанию.

Щелевой щуп

• Представительный отбор проб по всей глубине насыпи. Камерный принцип работы позволяет последовательно отбирать материал из различных слоёв зерна без постоянного прямого всасывания. Это способствует получению более репрезентативной пробы для лабораторного анализа и повышает достоверность оценки качества продукции.
• Минимизация влияния воздушного потока на состав пробы. В отличие от классических всасывающих щупов, щелевой щуп сначала заполняет внутренние камеры продуктом, а затем транспортирует пробу в лабораторию. Такой принцип работы снижает вероятность избыточного отбора пыли, лёгких примесей, оболочек и битого зерна, сохраняя естественный состав пробы.
• Принцип отбора, максимально приближенный к ручному. Щуп входит в насыпь в закрытом положении, открывает рабочие окна только после достижения необходимой глубины, набирает продукт из нескольких уровней, затем закрывается и передаёт пробу в лабораторию. Это делает процесс отбора понятным, воспроизводимым и снижает вероятность возникновения спорных ситуаций между поставщиком и покупателем.
• Подходит для широкого спектра сыпучих продуктов. Щелевой щуп эффективно применяется для отбора проб зерновых, зернобобовых, масличных культур, комбикормов, гранул и других сыпучих материалов, когда необходимо сохранить структуру продукта и обеспечить качественный отбор пробы по всей высоте насыпи.
• Надёжная промышленная конструкция. Щуп изготавливается из высокопрочной нержавеющей стали и рассчитан на длительную эксплуатацию в условиях интенсивной работы на элеваторах, зерноприёмных предприятиях, комбикормовых и перерабатывающих заводах.

Дополнительные опции (по запросу)

• Подогрев рельсы — автоматическая система поддержания работоспособности рельсовой направляющей при отрицательных температурах. Самостоятельно включается при достижении заданной температуры окружающей среды, предотвращая образование наледи и обеспечивая стабильную работу пробоотборника.
• Возврат излишков проб в кузов автомобиля или бункер. Автоматическая система возврата неиспользованной части пробы обратно в бункер или кузов автомобиля, позволяющая минимизировать потери продукта и поддерживать чистоту рабочей зоны.
• Система “Автоконтроль”. Комплексная система безопасности и контроля, объединяющая видеорегистрацию, управление движением транспорта, голосовое оповещение и дополнительные функции для повышения безопасности и удобства эксплуатации пробоотборника.
• “Мультикультура”. Фирменная технология LABORATOROFF, автоматически адаптирующая работу пробоотборника к различным видам продукции, обеспечивая стабильную работу оборудования при смене культур.
• “Влагопоток”. Фирменная система LABORATOROFF, обеспечивающая оперативное измерение влажности пробы непосредственно в процессе отбора, без выполнения дополнительных операций. Данные видно онлайн.
• Голосовой центр. Система громкоговорящей связи для оперативного взаимодействия оператора с водителем без необходимости покидать рабочее место.
• Светофор. Система световой индикации, обеспечивающая безопасное регулирование движения транспорта и информирование водителя о разрешении или запрете выполнения операций.
• Стационарный пульт управления. Единый центр управления пробоотборным комплексом, объединяющий все функции и системы оборудования. Эргономичное расположение органов управления обеспечивает максимальный комфорт, высокую производительность и безопасность работы оператора
• Система «Влажный продукт». Фирменная функция LABORATOROFF, предназначенная для стабильной работы пробоотборника при отборе проб зерна и других сыпучих продуктов повышенной влажности
• Автоматический делитель проб ДЗА. Автоматическое деление отобранной пробы на равные части для проведения лабораторных испытаний в соответствии с требованиями методик контроля качества.
• Переносное железобетонное основание. Готовое железобетонное основание для установки пробоотборника без устройства заглублённого фундамента, позволяющее значительно сократить сроки ввода оборудования в эксплуатацию.
• Расширенная гарантия. Возможность увеличения гарантийного срока эксплуатации оборудования на индивидуальных условиях.
• Шефмонтаж и пусконаладочные работы. Выезд специалиста LABORATOROFF для контроля монтажа, запуска оборудования и обучения персонала Заказчика.
• Доставка. Организация доставки оборудования до объекта Заказчика с использованием оптимального способа перевозки.
• Монтаж и пусконаладочные работы. Полный комплекс монтажных, пусконаладочных и проверочных работ силами специалистов LABORATOROFF.
• Сервисное обслуживание. Комплексное техническое сопровождение оборудования, включающее диагностику, профилактическое обслуживание и оперативную техническую поддержку.
• Комплект ЗИП. Комплект запасных частей, расходных материалов и быстроизнашиваемых элементов, позволяющий минимизировать время простоя оборудования.
• Угол поворота 340 градусов. Обеспечивает обслуживание двух полос движения автотранспорта с одного места установки, сокращая время отбора проб и повышая эффективность работы.
• Система стабилизации щупа. Фирменная система LABORATOROFF, уменьшающая маятниковый эффект и раскачивание пробоотборного щупа при перемещении. Повышает точность позиционирования, сокращает время стабилизации и увеличивает производительность пробоотборника.

Чем отличается LABORATOROFF «ПОЛОЗ» от LABORATOROFF «IBIS»?

• Рельсовая конструкция — пробоотборный узел перемещается вдоль зоны отбора, обеспечивая высокую скорость работы.
• Обслуживание автопоездов до 20 метров — позволяет выполнять отбор проб из кузова и прицепа без перестановки автомобиля.
• Повышенная производительность — оптимальное решение для предприятий с высокой интенсивностью приёмки и большим потоком транспорта.
• Минимизация времени приёмки — сокращает количество манёвров транспорта и ускоряет процесс отбора проб.
• Большая зона обслуживания — один пробоотборник охватывает всю длину автопоезда, исключая необходимость перемещения транспортного средства.
• Оптимален для крупных предприятий — рекомендуется для элеваторов, портовых терминалов, комбикормовых и зерноперерабатывающих предприятий с высокой нагрузкой.
• Выгодная альтернатива европейским рельсовым пробоотборникам — обеспечивает высокую производительность при значительно меньших капитальных затратах и стоимости владения.
• Возможность модернизации — широкий выбор фирменных опций и систем автоматизации позволяет адаптировать оборудование под требования конкретного предприятия.

Часто задаваемые вопросы

1. Для каких предприятий предназначен пробоотборник «ПОЛОЗ»?
   Пробоотборник разработан для предприятий с высокой интенсивностью приёмки транспорта: элеваторов, мельниц, семенных и комбикормовых заводов, солодовен, портовых терминалов и других предприятий, работающих с зерном и сыпучими продуктами.
2. Какие культуры можно отбирать?
   Пробоотборник подходит для большинства зерновых, зернобобовых и масличных культур, включая пшеницу, ячмень, кукурузу, рожь, овёс, подсолнечник, рапс, сою, горох, а также шрот, жмых и другие сыпучие продукты.
3. Какой транспорт можно обслуживать?
   Пробоотборник предназначен для отбора проб из грузовых автомобилей, автопоездов, автомобилей с прицепом, а также других видов транспорта в зависимости от выбранного исполнения оборудования.
4. Можно ли обслуживать кузов и прицеп без перестановки автомобиля?
   Да. Рельсовая конструкция позволяет обслуживать автопоезд общей длиной до 20 метров без необходимости перемещения автомобиля, что значительно сокращает время приёмки.
5. Подходит ли оборудование для работы с влажным зерном?
   Да. Каротажный двухпоточный щуп обеспечивает стабильную работу с продуктами повышенной влажности. Дополнительно доступна фирменная система «Влажный продукт».
6. На какое расстояние передаётся проба?
   В стандартной комплектации система пневмотранспорта рассчитана на передачу пробы до 15 метров. При необходимости расстояние может быть увеличено.
7. Можно ли установить пробоотборник без устройства фундамента?
   Да. При отсутствии возможности устройства заглублённого фундамента оборудование может быть установлено на переносное железобетонное основание LABORATOROFF.
8. Работает ли пробоотборник зимой?
   Да. По запросу оборудование оснащается системой «Подогрев рельсы», которая автоматически включается при заданной температуре окружающей среды и предотвращает образование наледи.
9. Как осуществляется управление?
   В базовой комплектации управление выполняется с помощью беспроводного промышленного пульта. Дополнительно может быть установлен стационарный пульт управления LABORATOROFF.
10. Можно ли интегрировать оборудование в систему предприятия?
    Да. Предусмотрена возможность интеграции с АСУ ТП и SCADA по протоколам Modbus TCP / Ethernet.
11. Можно ли вызвать специалиста для обследования объекта?
    Да. Специалисты LABORATOROFF выполняют выезд на предприятие, проводят обследование площадки, помогают подобрать комплектацию оборудования и подготавливают рекомендации по размещению пробоотборника.
12. Почему стоит выбрать именно «ПОЛОЗ»?
    «ПОЛОЗ» сочетает высокую производительность, возможность обслуживания автопоездов без перестановки автомобиля, современную конструкцию и более низкую стоимость владения по сравнению со многими европейскими аналогами.
